获奖情况:“2023年度青岛市优秀建筑设计奖”一等奖
项目类型:公共建筑
设计单位:中国建筑西南设计研究院有限公司、山东卓远建筑设计有限公司
项目成员:蒋玉辉、刘德成、丁永江、滕东霖、魏琪琳、梁岩、隋宗飞、马凯、胡春梅、刘天岳、王若辰、张治宇、张蛟、冯倩倩、张实
编制时间:2023年7月
No.1
一、项目背景
●场馆老化,亟待整体更新:

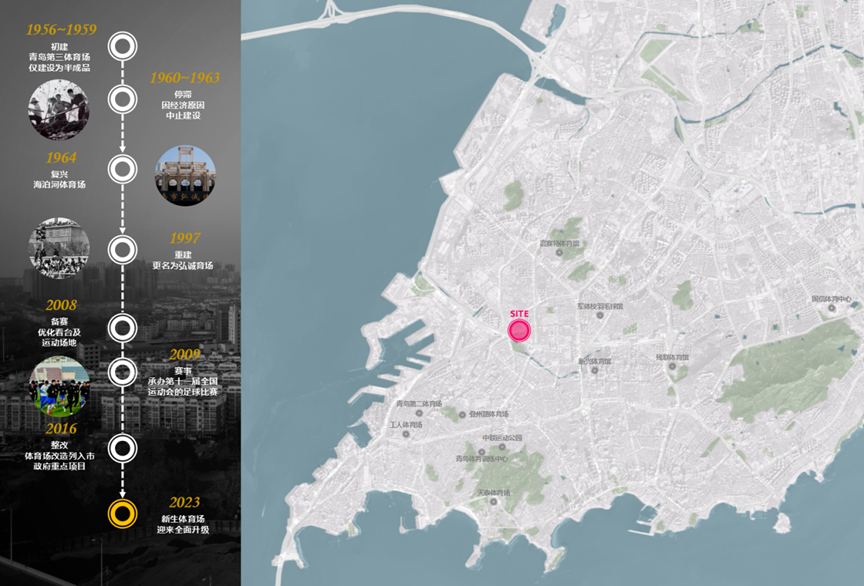

青岛弘诚体育场位于青岛市市北区,总占地面积 56360.24㎡。其前身为1956年始建的青岛第三体育场,历经多次改造与更名。随着城市建设和社会经济快速发展,原场馆的设计缺陷、功能不足、安全隐患、配套落后等问题日益凸显,不能满足体育项目的训练任务。为促进青岛市体育事业和产业的发展,市体育局提出对弘诚体育场进行升级改造。
●环境复杂,亟需统筹协调:
场馆方期望能够以有序且系统化的方式对现有的室内外运动场地进行改造,提升质量与功能性。并计划引入专业训练用房,为运动员提供更佳的训练环境和条件。
周边居民希望进一步扩展公共活动的空间,并适当增加场馆对外开放的时间。兼顾周边社区居民的生活习惯和休闲需求也成为了本次设计需要着重考虑的内容。

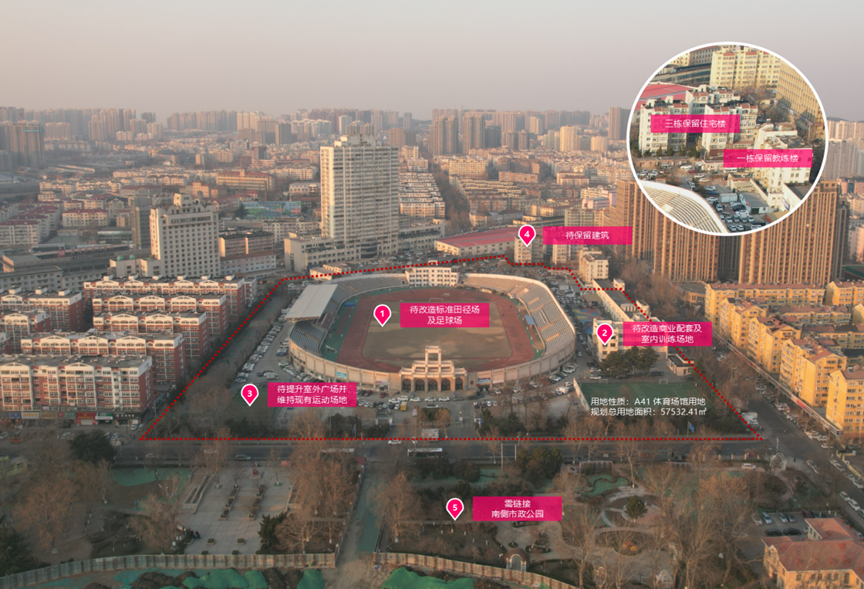

原地界内需保留部分既有建筑,这也带来一些额外的挑战。需要妥善处理其对本次新建筑设计和布局造成的限制。
No.2
二、设计思路
1. 以城定形:
遵循城市格局,以紧凑、适宜、经济的建筑形体构建复杂环境下的新秩序。

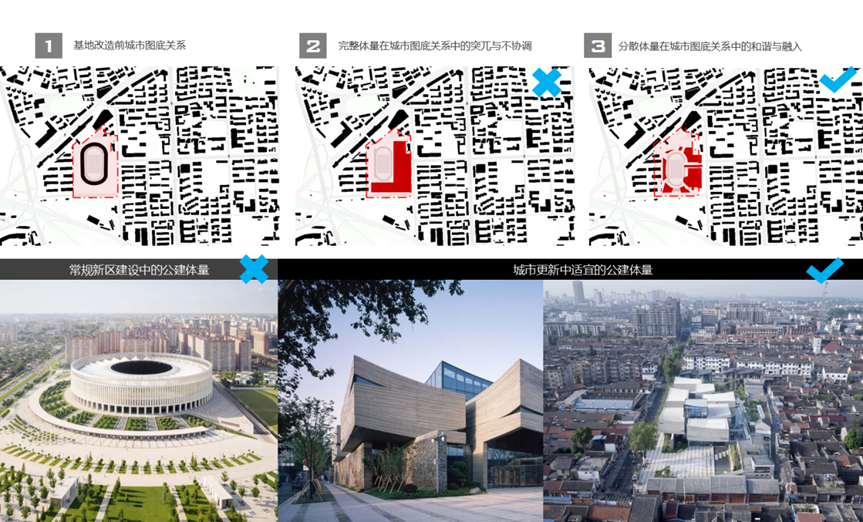

化整为零:周边城市环境尺度狭促,东侧与南侧道路均为城市支路,把控好建筑在近人视角下的尺度尤为重要。在如此复杂城市环境中,设计以体量适宜、尺度亲切的形体回应城市肌理,避免过大形体对周边环境造成压迫。
适度更新:方案选择较为方正、适度的设计手法,不仅确保了空间的有效利用和灵活性,以适应不同活动和使用者的要求,在严格的成本控制下,实现功能与经济的和谐统一。
回应城市:以南北城记忆轴,延续历史文脉,以东西标志轴,打造地标对景,以田径场为核心。形成“一心 、 两轴 、两环”的内聚性建筑群。
2. 以人立业:
本方案设计灵活高效,提供高标准专业训练空间和公共运动区域,满足高水平训练及各年龄段市民的健身需求。同时打造集休闲、娱乐、购物于一体的综合平台,提升用户体验和满意度,确保高效运营与多功能融合。

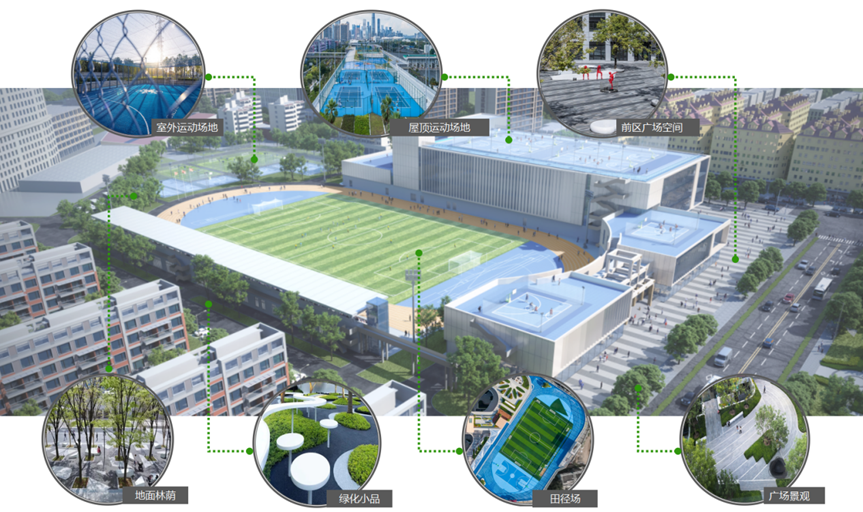

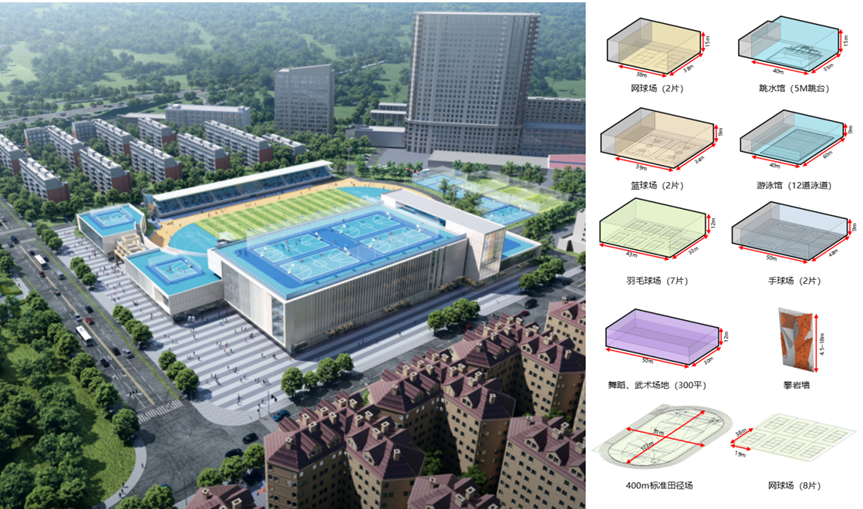

立体场馆:在有限的用地内,通过巧妙利用屋顶、地面和室内空间,打造紧凑高效的多样化体育与运营场所,形成一个立体化的体育产业集群。使空间利用率最大化,同时提升了社区活力。

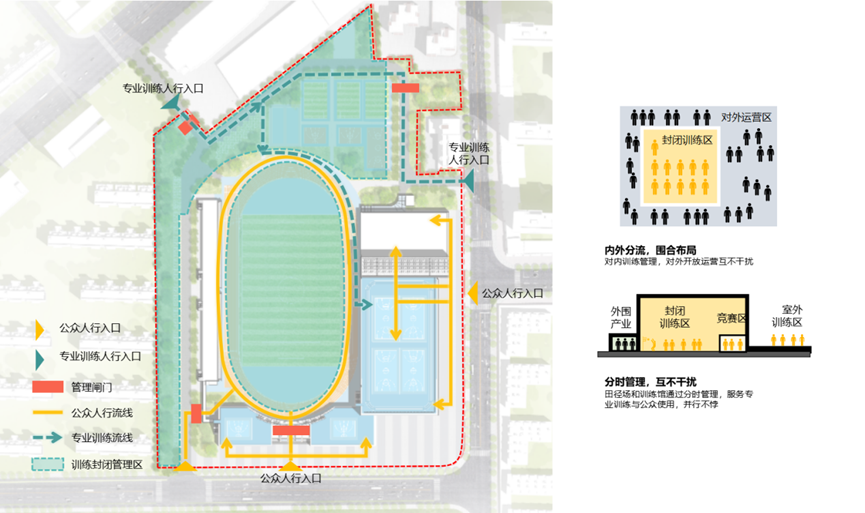

内外兼修:兼顾专业训练与大众体育,设计通过内外分区和分时管理实现了开放与管理的协同。围合布局确保对内训练管理,对外开放运营互不干扰。田径场和训练馆通过分时管理,服务专业训练与公众使用,并行不悖。
运动橱窗:结合上层场馆的空间特点,沿街设置可分可合的商业空间,并打造运动橱窗,打造高辨识度运动潮玩地。提升了场地的商业价值和灵活性,未来将融合体育、时尚与文化,成为老城区休闲娱乐的新热点。

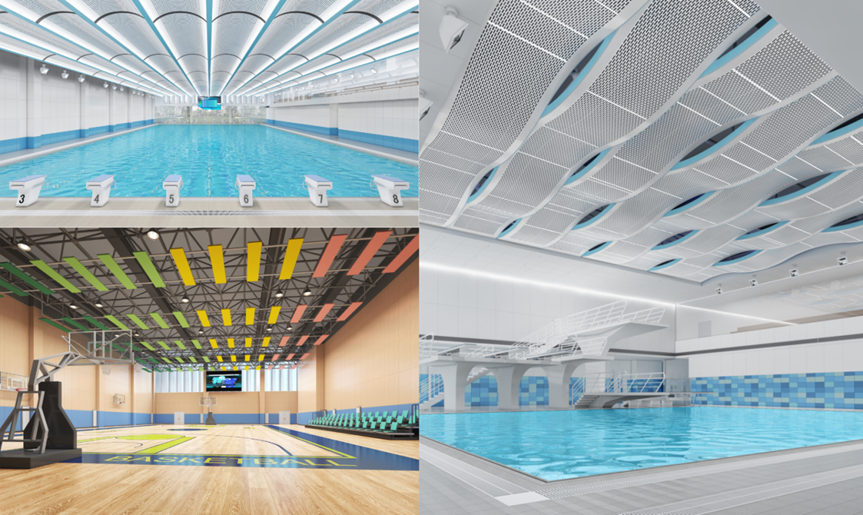

以人为本:游泳跳水馆、篮球厅、羽毛球厅等室内场馆日常向市民开放,设计语言注重以人为本,尺度宜人。旨在通过营造专业、舒适的运动环境,鼓励更多市民积极参与体育活动。
3. 有序更新:

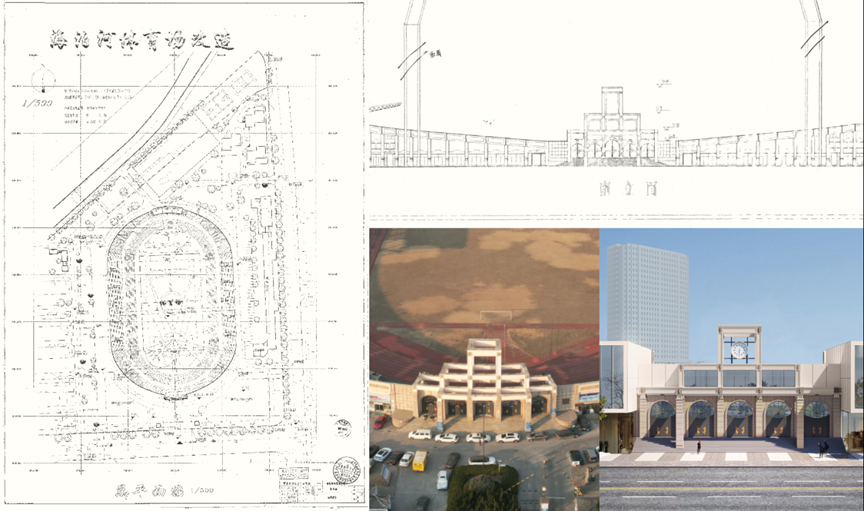

保留城市纪念性的场所记忆,传承城市精神。在功能整体更新提升的基础上,同时注重对历史文脉的传承更新,保留城市纪念性公共空间。复刻南侧原体育场的大门造型,做到尺度和材质的高度还原。
细部复建:1:1复刻原体育场门头,延续情感记忆,同时结合形式融入新功能,兼顾形式传承与功能更新。

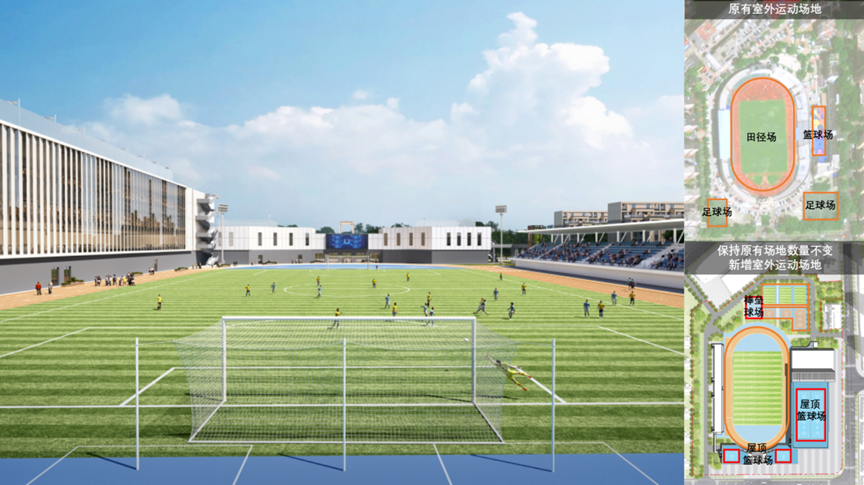

场地延续:依照严格的用地条件,通过精心规划和高效利用空间,在建筑体量增长的同时保持原有室外运动场地、绿地率不变。

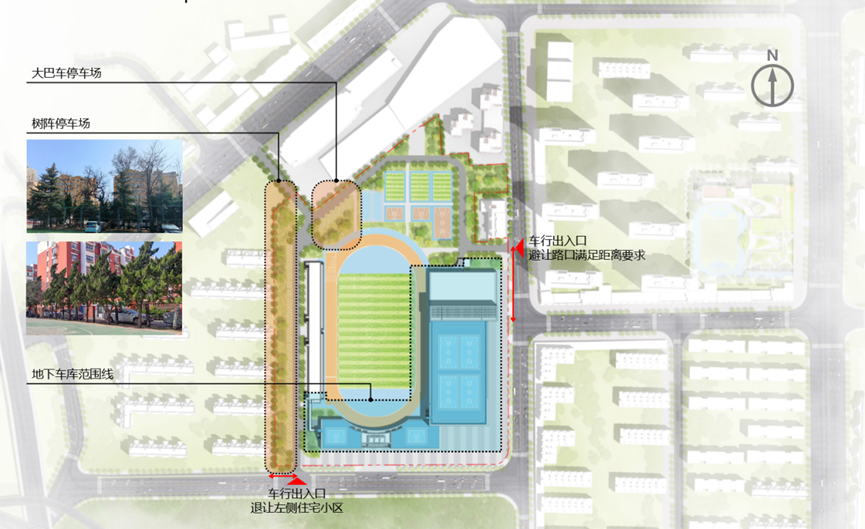

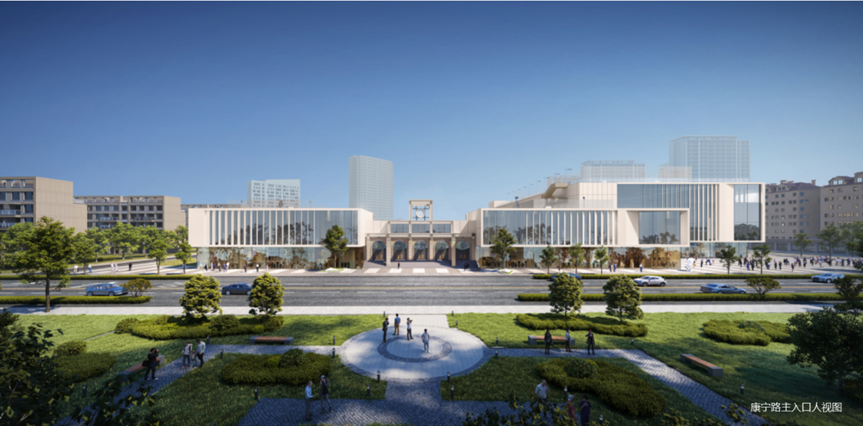

环境疏解:优化主入口广场绿地,更新方案采用新建地下车库、保留现有植被设树阵停车场的方式,大幅增加场馆停车位,缓解老城停车难题。
4. 低碳运营:
充分挖掘主被动节能技术,降低场馆运营能耗,探索场馆更新的可持续路径。

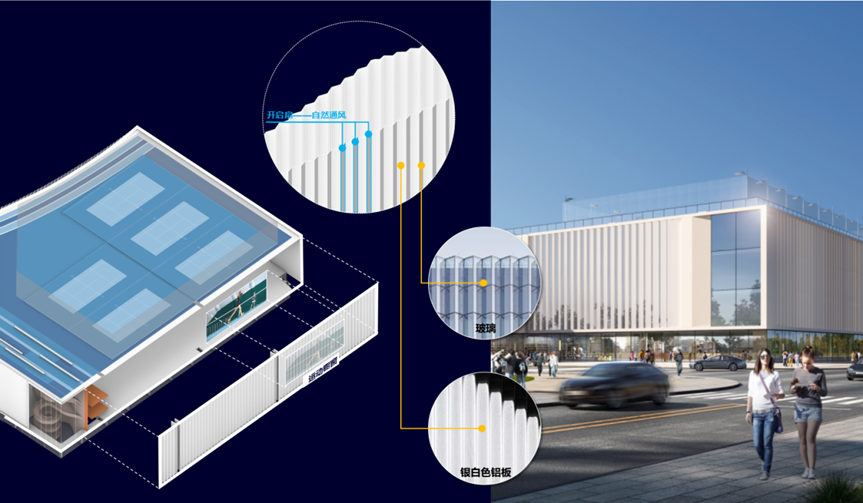

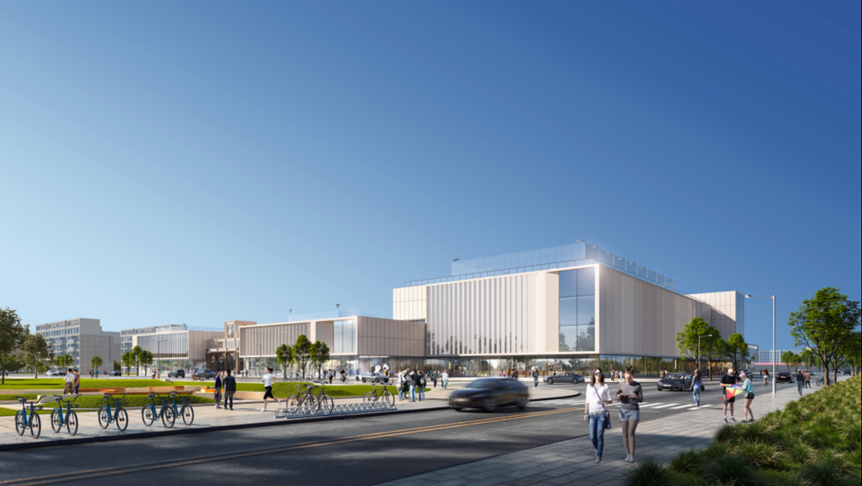

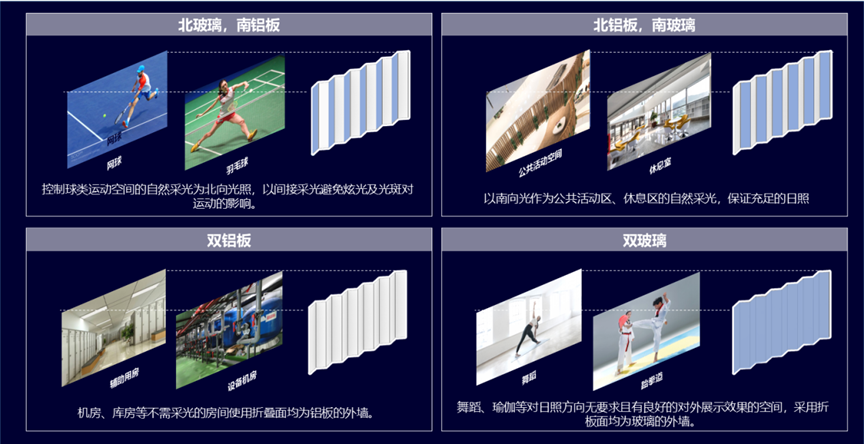

自适应幕墙:建筑立面采用折板形式,根据不同功能调整材质、朝向与通透率,兼顾形式、功能与节能。
在同一形式逻辑下,根据外部朝向与内部功能组合表皮,兼顾造型与自然采光利用,且避免炫光,减少能耗。
场地修复:面向城市的前区广场、运动场地,针灸式修复场地内绿地并保留原有数木,提升复杂城市环境中的景观品质。通过设置下凹绿地、渗沟及可渗透路面等措施尽量就地利用雨水,减少雨水外排水量。
No.3
三、技术图纸

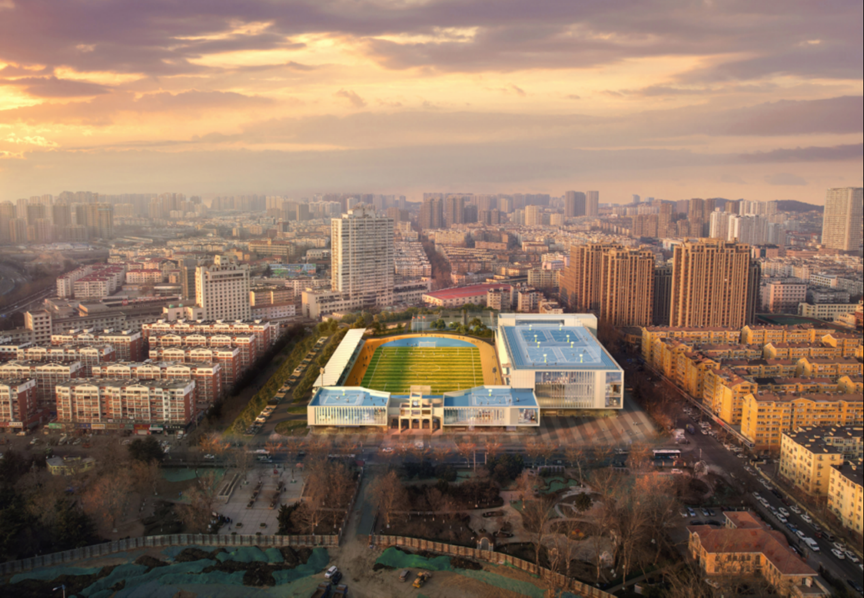

更新改建后的弘诚体育场,总建筑规模40817.67㎡。包含全民健身馆、2000座看台、配套商业、地下车库等功能,地面及屋顶运动场地。其中全民健身功能包括篮球厅、羽毛球厅、网球厅、游泳馆、乒乓球室、跆拳道室、武术室、舞蹈室、瑜伽室等。为训练队提供跳水馆、攀岩馆、足球场、棒垒球场等专业训练场地。

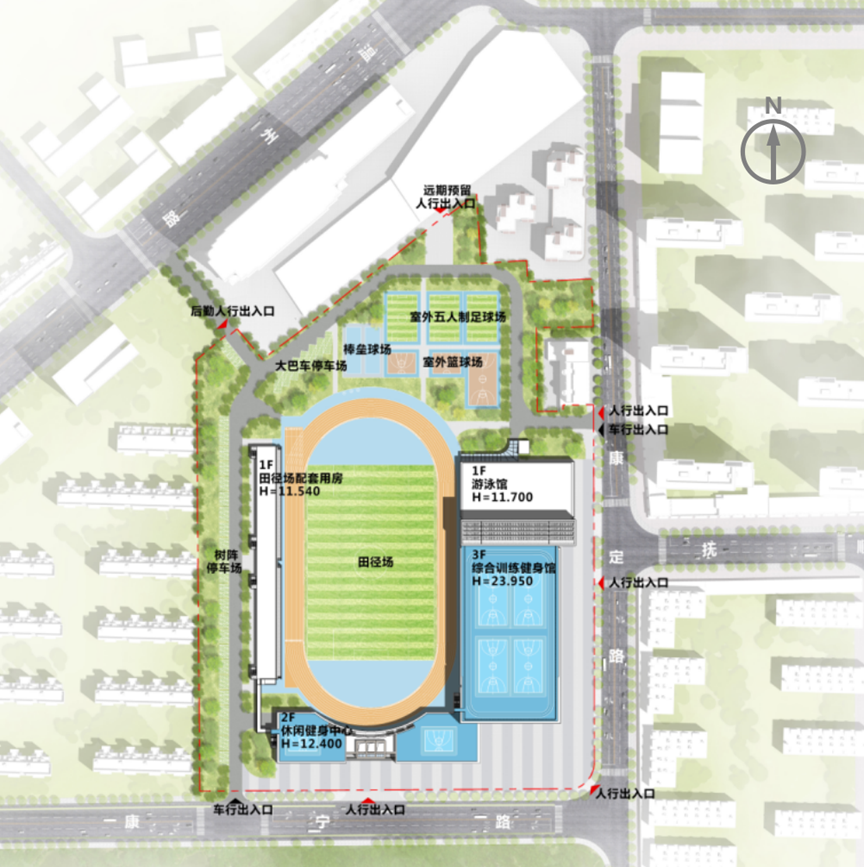

总平面图

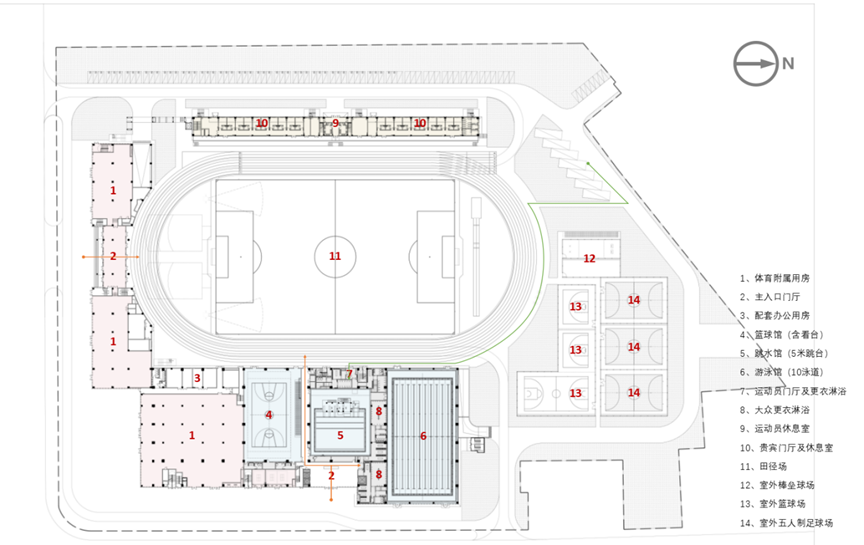

首层平面图

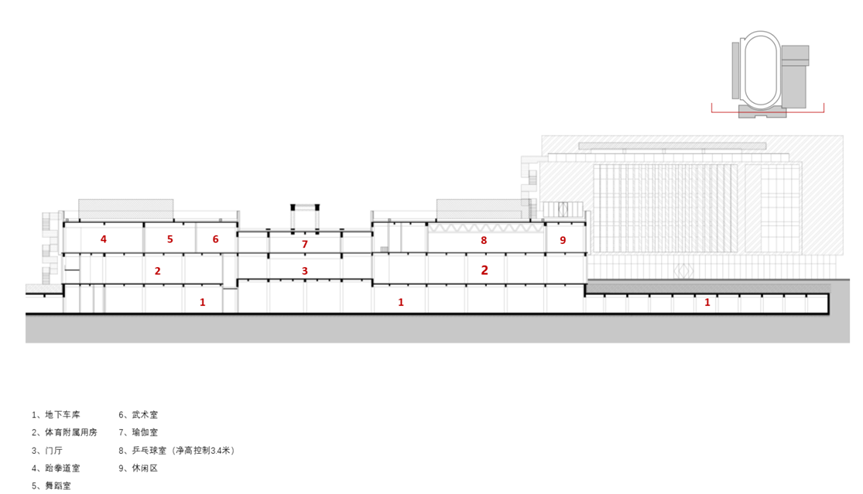

场馆剖面图

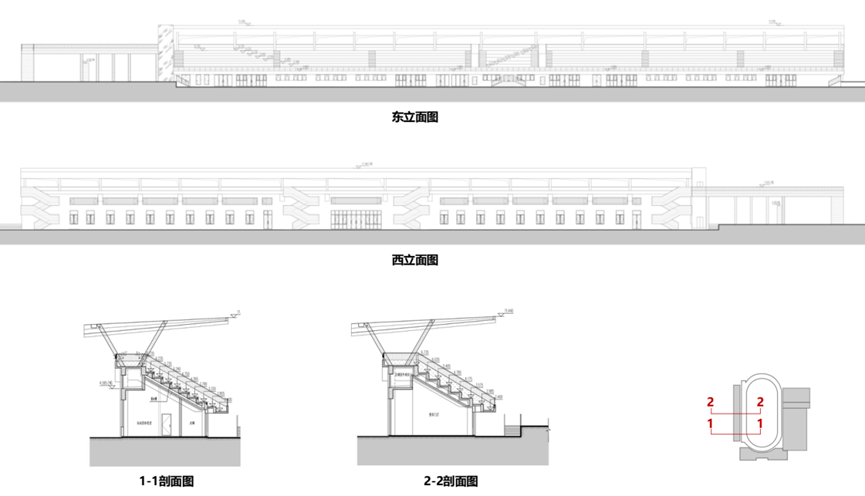

看台立剖面图
No.4
四、项目实施
自2023年2月1日零时起,原弘诚体育场正式暂停运营,随后进行了拆除。如今,在其原址上,一座现代化的体育场馆已巍然屹立于青岛老城区,即将迎来新的辉煌,为片区注入蓬勃生机与活力。

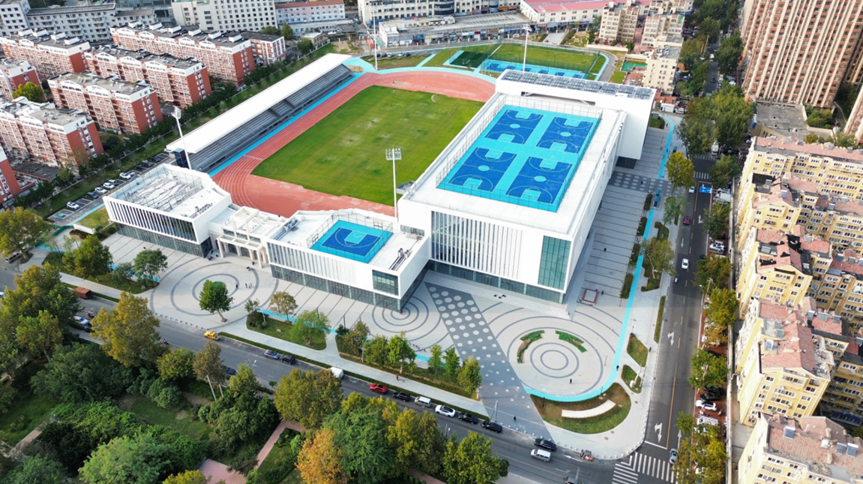

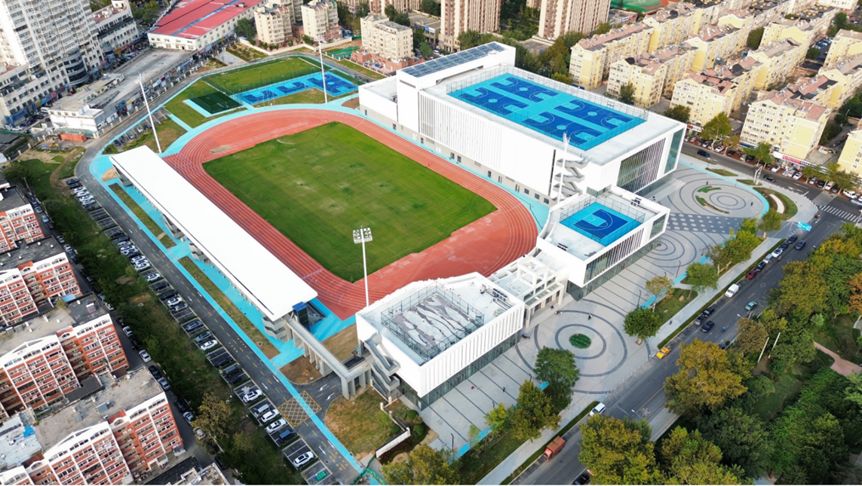

建设中的弘诚体育场
供稿:中国建筑西南设计研究院有限公司
